METERING VALVE 특징
- 용적계량식 Valve로, Set된 량의 정밀 토출이 가능합니다.
- 고압형이면서, 소형/경량이므로, 공간설계가 용이합니다.
- Spool Guide Bush 사용으로 Seal 수명을 극대화 시켰습니다.
- Spool변 방식으로, Suck Back 기능(Nozzle 끝단 재료흡입)이 탁월합니다.
- Rod Seal의 재질이 강화 테프론으로, 내구/ 내압성이 극히 우수합니다.
- Stroke 조절이 Handle식이어서, 공구없이 손으로 간단히 량의 Set가 가능합니다.
- Seal 교환이 용이하며, Rod Seal 셋트 구조가 적층구조이므로, 교환이 간단합니다.
- 적용재료 : Greas, Oil외

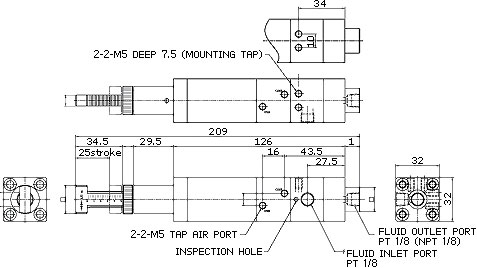

METERING VALVE 외형도
METERING VALVE 사양
| 변구조 | SPOOL변 방식 |
|---|---|
| 토출량 Range | 0.04 ~ 5.5cc |
| 토출량정도 | ± 0.5% |
| 적용점도 | 1 ~ 1,000,000cp / Grease |
| 접액부재질 | AL7075, SUS303, Teflon, Viton, Acetal |
| 재료압송압 | 3.0 ~ 25.0 Mpa |
| 작동속도 | 80Cycles/min(25.0Mpa , 5cc 조건), 30Cycles/min(5.0Mpa , 5cc 조건) |
| 작동공기압 | 0.35 ~ 0.7Mpa |
| 배관접속구 | IN/OUT , PT1/8 |
| 사각 Body Size | 32 x 32 x 126 (총장 209) |
| 중량 | 440g |
| 표준부속품 | - |
